泵保护阀（自动再循环阀、最小流量控制阀、TDM型最小流量阀）概述：

泵保护阀用于保护泵小流量的自动再循环

泵保护阀（自动再循环阀、TDM型小流量阀）

自动再循环阀用于保护离心泵，防止泵在低流量工况下由于过热、严重噪音、不稳定和气蚀而引起的损坏。

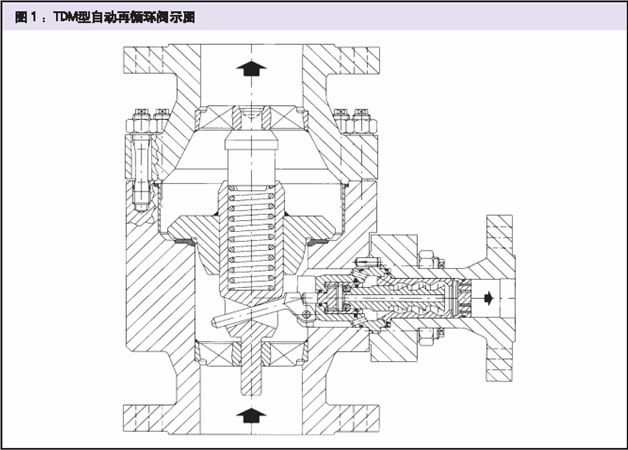

自动再循环阀的动作原理
 根据主流量不同，再循环阀的主阀阀瓣将被确定在某一个位置上，主路止回阀的阀杆通过一杠杆，将主阀瓣动作传递至旁路，旁路系统控制通过旁路的流量同时将压力减至出口所需值，当主阀瓣回到阀座关闭状态时，所有流量通过旁路（回流），当主阀瓣上升到顶端位置时，旁路则完全关闭，所有泵的流量流向工艺系统。

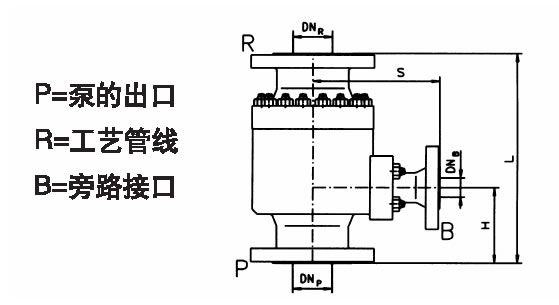

连接方式
法兰标准按DIN或ANSI，其他标准的法兰，如：ISO、BS、JIS、NF等，可按需提供。
进口及出口的连接方式也可采用焊接方式。
旁路的连接方式仅采用法兰连接（便于检查）。

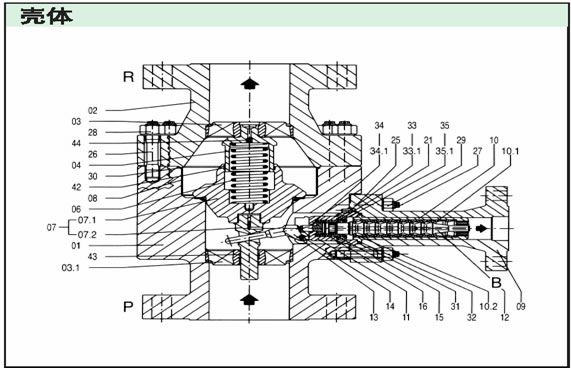

材料
标准阀体材料：W。-Nr.1.0460(C22.8)(ASTMA105)。
TDC型阀门的内部零件材料，标准产品为小含铬量不小于13%的不锈钢。控制套筒、套筒座及涡流锥均经表面处理（离子真空淬火），以抗磨损。
其他用于阀体及内部零件的锻造材料可按需提供。
阀体材料的选择，按照压力及温度条件确定。

优点所有的阀体集四种功能于一体




安装
泵保护阀应尽可能安装在靠近离心泵处，直接装在泵的出口处。泵的出口和阀的入口之间的距离，应不超过1.5米，以防止液体脉动引起的低频水击。优先考虑垂直安装，也可水平安装。由于TDC型阀设计牢靠，使得其运行噪音低，可靠性高。维护维护及安装说明书按要求提供。在例行对泵的周检时，应同时检查阀的规定功能。

●旁路不需要连续的流量,减少能耗;●减少设计工作量(四种功能集于一体);●减少安装和维护成本(自力式,不需外部能源);●减低故障发生的可能性—将高速流体造成故障的可能性减至最小,没有气蚀问题和电器接线费用;●低流量工况下仍然可以保证泵稳定性;●与常规系统相比,整体费用低。
