阀门型号：Z560Y-200,Z561Y-200,Z562Y-200

                    Z560Y-250,Z561Y-250,Z562Y-250

                    Z560Y-320,Z561Y-320,Z562Y-320

工作温度：-29～+590℃
阀门标准：JB/T3595

产品特点： 焊连接的闸阀适用于公称压力PN16.0～32.0Mpa。

工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。

适用介质为：水、油品、蒸汽酸性介质等。操作方式等。

操作方式有：手动、齿轮传动、电动等。

电站闸阀
1，采用中法兰螺栓连接结构．
2，采用撞击式手轮，可减少操作力．
3，阀杆表面经抗蚀性氮化处理
4，阀座嵌入阀体，平面或锥面密封，阀座，阀瓣密封面均采用钴基硬质合金等离子喷焊而成，耐麻抗擦伤性能好．
5，可安装在管道上的任何位置．DN≥100时介质流向从上往下流（倒流）
 产品用途：
      电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

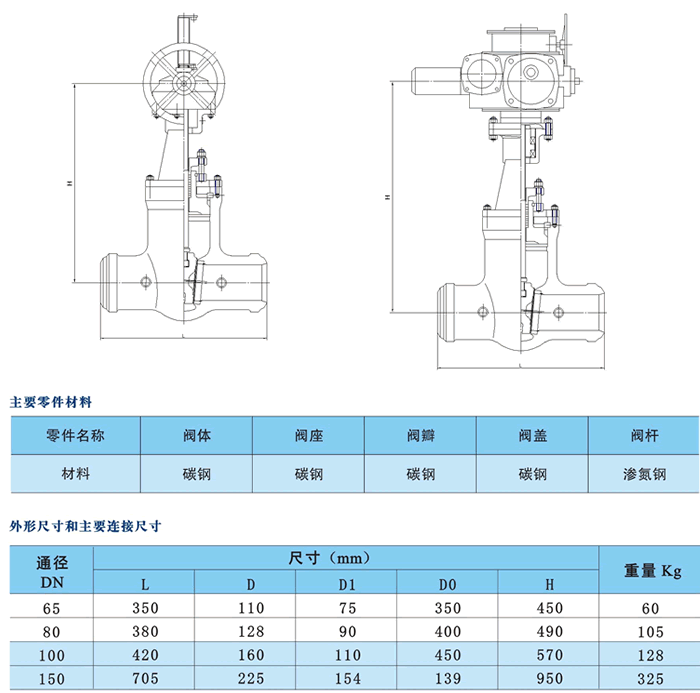

Z560Y（Z562Y)高压电站闸阀阀门示意图
