Z961Y-1500LB美标高压闸阀
Z961Y-1500LB美标高压闸阀

Z961Y-1500LB美标高压闸阀概述:

Z961Y-1500LB美标高压闸阀



产品对应型号: Z60H-1500LB、Z560H-1500LB
压力环境 :  1500LB,2500LB,3500LB
阀体材质: 铸钢A216,WCB(碳钢);整体锻造A105
不锈钢(CF8,CF8M,CF3M,CF3,CN7M哈氏合金);整体锻造F304
低温钢,铬钼钢,整体锻造F11,F22,P91等特殊材质
连接形式: 焊接
公称通径: 2"-18"
适用介质:水,油品,蒸汽-碳钢+铬钼钢;
硝酸,醋酸类等-不锈钢;
丙烷,乙烯等-低温钢;
工作温度: 碳钢-29~425
                   不锈钢-40~550
                   低温钢-46~350
                   铬钼钢-29~550 .
结构形式:自密封
驱动方式: 电动、气动、液动、齿轮等
适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

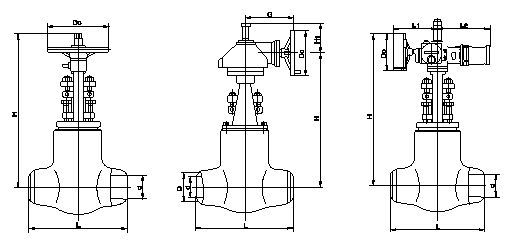

Z961Y-1500LB美标高压闸阀示意图:

·制造验收技术标准

1、制造验收技术条件按日本火力发电阀标准的E101的规定;
2、阀门结构长度按E101的规定;
3、阀体焊接口按 ANSI B16.25 的规定或用户提供的尺寸。

用途


磅级高温高压电站闸阀适用于ANSI CLass1500-3500,工作温度在-29570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

对接焊端
产品型号
ANSIBl6.25
   0
Z6 1 Y-1500Lb
   2
   4
   0
Z6 1 Y-2000Lb
   2
   4
   0
Z6 1 Y-2500Lb
   2
   4
   0
Z6 1 Y-3500Lb
   2
   4
锥齿轮传动闸阀
在型号“Z”后插入“5”,示例Z560Y-1500Lb
电动闸阀
在型号“Z”后插入“9”,示例Z960Y-1500Lb

Z961Y-1500LB美标高压闸阀适用规范 Applicable specification

壳体材料
Shell material
适用温度/℃
Applicable temperature
适用介质
Applicable medium
ASTM A216 WCB ≤425 蒸汽、水
Steam、Water
ASTM A217 WCl ≤450



ASTM A217 WC6



≤550

ASTM A217 WC9 ≤590
Z961Y-1500LB美标高压闸阀主要零件材料 Material for Main Parts

零件名称
Part Name
材料牌号 Material Designation
阀 体
Body
WCB WCl WC6 WC9
闸 板
Disc
WCB WCl WC6 WC9
阀 盖
Bonnet
25 15CrMoVA 12CrMoVA 12CrMoVA



WCB



WCl



WC6



WC9

阀杆
Stem
38CrMoAlA
1Crl7Ni2
38CrMoAlA
1Crl7Ni2
38CrMoAIA 38CrMoAIA



20CrlMo1V1A



20Cr1MoVA

填 料
Packing



增强柔性石墨 Flexible Graphite



支 架
Yoke



WCB

WCB WCB WCB



WCl



WC6



WC9

密封环
Sealing ring
S软钢(增强柔性石墨)
S Soft steel(flexible graphite)
S软钢
S Soft steel
F软钢
F Soft steel
阀杆螺母
Stem nut
zQAL9-4或A439 D2
主要尺寸及重量 Main dimensions and weight

公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm



重量/kg
Weight



d



L



H



D0

2(1/2) 56 254 671 200 48
3 64 305 692 200 58
4 84 406 790 230 98
5 1OO 483 875 260 128
6 126 559 1055 360 215
8 158 711 1148 41O 387

Z96(1,0)Y-2000Lb

公称通径 外形尺寸和连接尺寸
Dimensions /mm



重量/kg
Weight



d



L



H



D0

2(1/2) 50 330 640 200 50
3 60 368 690 230 82
4 80 457 806 260 134
5 96 533 984 360 174
6 118 610 1090 41O 338

Z96(1,0)Y-2500Lb

公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm
重量/kg
Weight



d



L



H



DO

2(1/2) 46 330 639 200 70
3 54 368 680 230 90
4 70 457 805 260 142
5 86 533 965 360 191
6 104 610 1070 41O 339

Z96(1,0)Y-3500Lb

公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm



重量/kg
Weight



d



L



H



DO

3 44 440 745 260 196
4 56 540 860 300 283
