1500LB-2500LB,美标止回阀
1500LB-2500LB,美标止回阀概述：
引用标准
设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598
设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598
美标止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。阀体及阀瓣的密封面采用不锈钢堆焊。
美标止回阀压力试验：
|
公称压力
PN （Lb) |
强度试验
|
水密封试验
|
气密封试验
|
|
|
Mpa
|
Mpa
|
Mpa
|
Lbf/i n 2
|
|
|
900
|
23.1
|
16.8
|
0.5-0.7
|
60-100
|
|
1500
|
37.5
|
27.5
|
||
|
2500
|
63.0
|
46.2
|
||
|
|
|
|
||
H44H美标止回阀主要零件材料及性能规范
|
零件名称
|
材料牌号
|
|||
|
阀体
|
WCB
|
WC1
|
WC6
|
WC9
|
|
阀座
|
25
|
15CrMoA
|
12Cr1Mo1A
|
|
|
阀瓣
|
WCB
|
WC1
|
WC6
|
WC9
|
|
摇杆
|
WCB
|
WC1
|
WC6
|
WC9
|
|
阀盖
|
25
|
15CrMoA
|
12Cr1Mo1A
|
|
|
密封环
|
1Cr17Ni2
|
12Cr1Mo1A
|
||
|
密封环
|
S软钢(增强柔性石墨)
|
S软钢
|
F软钢
|
|

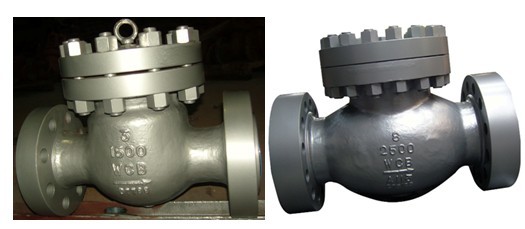

示意图：
