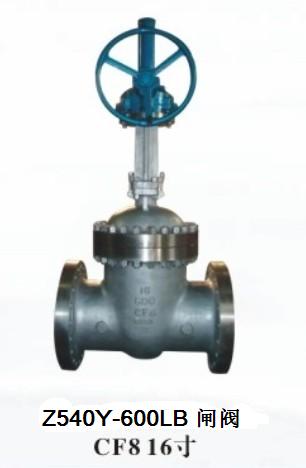

600Lb伞齿轮美标闸阀 Z540W/H/Y美标不锈钢闸阀,美标碳钢钢闸阀
600Lb伞齿轮美标闸阀 Z540W/H/Y美标不锈钢闸阀,美标碳钢钢闸阀概述：
美标碳钢法兰闸阀可适用于水、蒸汽、油品、美标不锈钢法兰闸阀适用于硝酸、醋酸、强氧化性介质及尿素等多种介质。用于管道控制流体流动的阀门：不锈钢闸阀，碳钢闸阀，铬钼钢闸阀，暗杆闸阀，明杆闸阀
材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温钢，铬钼钢等
口径：DN15～900 NPS1/2"～36"
压力：PN16～260 CLASS150～1500
材料：DN15～50（NPS1/2"～2"）：A105，LF2，F11，F22，F5，F304，F316，F304L，F316L
DN50～900（NPS2"～36"）：WCB，LCB，LCC，WC6，WC9，C12，C5，CF8，CF8M，CF3，CF3M
设计制造标准：GB/T12234，ASME B16.34，API602，API600，API6D，BS1414，BS5352
结构长度标准：GB/T12221，ASME B16.10，DIN3202，BS2080
连接端标准：ASME B1.20.1，ASME B16.11，GB/T9113，JB/T79， ASME B16.5，
ASME B16.47，DIN2543～2551，ASME B16.25
结构类型：明杆单闸板，自密封式
操作方式：手轮，伞齿轮，气动，电动
美标伞齿轮闸阀： Z541H 、W 、Y--600LB Z541H 、W 、Y--900LB
Z540H 、W 、Y--600LB Z540H 、W 、Y--900LB
美标闸阀特点
1、产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10，压力级150磅级和通径大于等于NPS6、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10，压力级150磅级和通径大于等于NPS6、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
标准
|
设计与制造
|
结构长度
|
法兰尺寸
|
对焊连接尺寸
|
压力 -温度
|
试验 -检验
|
|
APl 600
|
ASME B16.10
|
ASME B16.5
|
ASTM B16.25
|
ASME B16.34
|
APl 598
|
压力试验
|
公称压力 PN(Lb)
|
强度试验
|
水密封试验
|
气密封试验
|
|||
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MDa
|
Lbf/in2
|
|
|
150
|
3.1
|
450
|
2.2
|
315
|
0.5～0.7
|
60～100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
||
|
600
|
15.3
|
2225
|
11.2
|
1630
|
||
|
900
|
23.1
|
3350
|
16.8
|
2440
|
||
|
1500
|
38.4
|
5575
|
28.1
|
4080
|
||
|
2500
|
64.6
|
9367
|
47.4
|
6873
|
||
主要零件材料 返回页首 ⇑
|
壳体
|
ASTM A216 WCB
|
ASTM A351 CF8
|
||||
|
闸板
|
WCB
|
CF8
|
CF8M
|
Monel
|
||
|
阀杆
|
F6a
|
F304
|
F316
|
Monel
|
F304
|
|
|
闸板密封面
|
13Cr 13Cr STL
|
304 STL
|
316 STL
|
Monel
|
304 304 STL
|
|
|
阀座密封面
|
13Cr STL STL
|
304 STL
|
316 STL
|
Morel
|
304 STL STL
|
|
|
壳体
|
ASTM A351 CF3
|
ASTM A351 CF8M
|
ASTM A351 CF8
|
|||
|
闸板
|
||||||
|
阀杆
|
F304L
|
F316
|
F316
|
|||
|
闸板密封面
|
304L 304L STL
|
316 316 STL
|
316L 316L STL
|
|||
|
阀座密封面
|
304L STL STL
|
316 STL STL
|
316L STL STL
|
|||

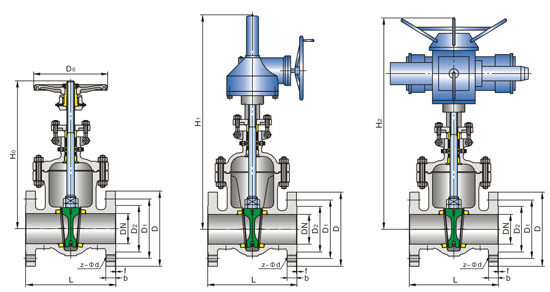

产品外形及结构尺寸：
|
型号
|
规格
|
尺寸(mm)
|
||||||||
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
D0
|
|
|
美标铸钢闸阀
Z540H-600Lb |
1/2"
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
155
|
120
|
|
3/4"
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
160
|
120
|
|
|
1"
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
200
|
140
|
|
|
11/4"
|
32
|
229
|
133
|
98.5
|
64
|
21
|
4-Φ19
|
250
|
160
|
|
|
11/2"
|
40
|
241
|
156
|
114.5
|
73
|
23
|
4-Φ22
|
290
|
180
|
|
|
2"
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
350
|
250
|
|
|
21/2"
|
65
|
330
|
190
|
149
|
105
|
29
|
8-Φ22
|
430
|
250
|
|
|
3"
|
80
|
356
|
210
|
168
|
127
|
32
|
8-Φ22
|
470
|
300
|
|
|
4"
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
570
|
350
|
|
|
5"
|
125
|
508
|
330
|
266.5
|
186
|
45
|
8-Φ29
|
700
|
400
|
|
|
6"
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
750
|
500
|
|
|
8"
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
830
|
600
|
|
|
10"
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
1210
|
650
|
|
|
12"
|
300
|
838
|
559
|
489
|
381
|
67
|
20-Φ35
|
1350
|
700
|
|
|
14"
|
350
|
889
|
603
|
527
|
413
|
70
|
20-Φ38
|
1600
|
750
|
|
|
16"
|
400
|
991
|
686
|
603
|
470
|
77
|
20-Φ41
|
1800
|
800
|
|
|
18"
|
450
|
1092
|
743
|
654
|
533
|
83
|
20-Φ44
|
2110
|
900
|
|
|
20"
|
500
|
1194
|
813
|
724
|
584
|
89
|
24-Φ44
|
2350
|
950
|
|
|
24"
|
600
|
1397
|
940
|
838
|
692
|
102
|
24-Φ52
|
2900
|
1000
|
|
