J41W不锈钢美标截止阀

J41W不锈钢美标截止阀概述：

J41W不锈钢美标截止阀是截止阀的一种，对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。

当介质从阀瓣下方流入时，所施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。当介质从阀瓣上方流入时，所施加的密封力就等于或大于密封面上所产生的必须比压力力和介质的作用力之差。其优点是接触面密合时无摩擦，由于管道应力而使密封面圆度受变形时，也不会影响密封面的性能。但是介质中的固体颗粒和沉淀物易损伤密封面。

设计标准：

设计与制造Design ａnd Manufacture	结构长度Face to face/ End to end	法兰尺寸Flange Dimension	对焊连接尺寸Butt welding dimension	压力-温度Pressure Temperature Lating	试验-检验Inspection ａnd Test
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

试验压力：

公称压力PN（Lb） NominalPressure	强度试验 Shell Test		水密封试验 Water Seal Test		气密封试验 Air Seal Test
	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23	3330	17	2445
1500	38.4	5560	28.2	4080
2500	64	9255	47	6790

主要零部件:

体、盖 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片（环） Sealing Shim	填料 Packing	工作温度Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

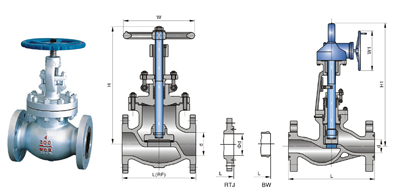

阀门示意图如下:

主要尺寸及重量

DN		150Lb 凸面法兰（RF）主要尺寸Dimensions（mm）								重量
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	1_1/4	140	117	89	63	16	4-16	280	160	19.5
40	1_1/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	2_1/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

主要尺寸及重量

DN		300Lb 凸面法兰（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	1_1/4	216	133	98.5	63	19	4-19	320	200	21.2
40	1_1/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	2_1/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231

主要尺寸及重量

DN		600Lb 凸面法兰（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	7.8
15	1/2	165	95	66.5	35	14.5	4-16	285	100	12.5
20	3/4	190	117	82.5	43	16	4-19	285	125	17.5
25	1	216	124	89	51	17.5	4-19	313	160	23.5
32	11/4	229	133	98.5	63	21	4-19	328	160	38.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	35
50	2	292	165	127	92	33	8-19	444	200	50
65	21/2	330	190	149.4	105	36	8-22.5	483	250	60
80	3	356	210	168.1	127	39	8-22.5	533	250	110
100	4	432	273	216	157	45	8-25.4	622	350	200
125	5	508	330	266.7	186	52	8-28.5	750	350	230
150	6	559	356	292.1	216	55	12-28.5	800	450	410
200	8	660	419	349.3	270	63	12-32	927	500	625
250	10	787	508	431.8	324	71	16-35	1257	600	860
300	12	838	559	489	381	74	20-35	1468	680
